用途说明

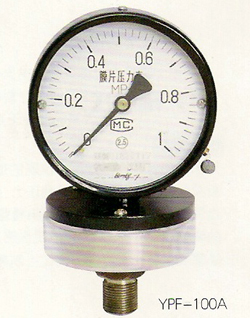

  膜片压力表适用于测量有一定腐蚀性,粘稠介质和非结晶或非凝固的各种流体介质的压力或负压,可根据测量介质对耐腐蚀性能的不同要求而选用不同材料的膜片。外壳用不锈钢材料的仪表,可在工作环境较恶劣的情况下使用。

结构原理

  仪表由测量系统(包括接头、法兰、膜片),传动机构、指示装置和外壳组成。在被测介质的压力作用下,仪表的弹性元件(膜片)产品压力大小成正比的弹性变形—位移借助连杆经传动机构放大,由指示装置指示被测压力值。

主要技术指标

型号

标度范围

承压部尺寸D1

YPF-100A

YPF—100B

YPF-100B-F

YPF-150A

YPF-150B

YPF-150B-F

YPF-100B

YPF-100B-F

YPF-150B

YPF-150B-F

0-0.16;0-0.1;0-0.16;0-0.25;

0-0.4;0-0.6;0-1.0;0-1.6;

0-2.5;-0.1-0;-0.1-0.06;

-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4Mpa



0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20KPa

φ85

φ115

φ85

φ115

φ160

φ160

*0-40、-40-0、±20Kpa规格承压部尺寸D1为φ85

导压系统及外壳等主要零件材质

型号

膜片

导压系统

法兰接头

密封垫圈

表壳材料

YPF-100A

150A

YPF-100B

150B

YPF-100BF

150BF

Cr15Ni7Mo

(PH15-7Mo)

316(≤25KPa)

1Cr18Ni9

丁腈橡胶





聚四氟乙烯

铸铝





1Cr18Ni9
